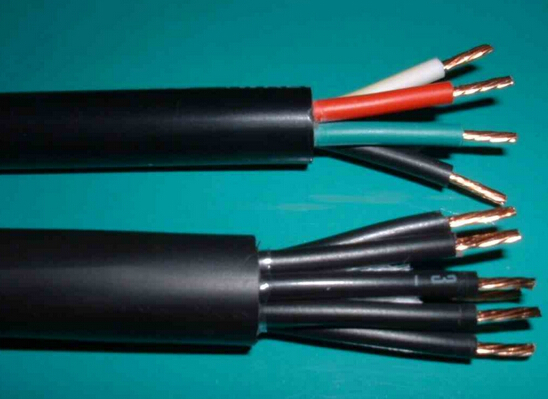

這次介紹的是電力電纜的分類和各自用途歸納。首先介紹電纜結構，如下圖所示：

首先電纜按應用分：

（1）電力系統：架空裸電線、匯流排（母線）、電力電纜（塑料線纜、油紙電纜（基本被塑料電力電纜代替）、橡套線纜、架空絕緣電纜）、分支電纜（取代部分母線）、電磁線以及電氣設備用線電纜等。

（2）信息傳輸系統：市話電纜、電視電纜、電子線纜、射頻電纜、光纖纜、數據電纜、電磁線、電力通信或其他復合電纜等。

（3）機械設備、儀器儀表系統：除架空裸電線外幾乎其他所有產品，主要是電力電纜、電磁線、數據電纜、儀器儀表線纜等。

按產品種類分：

1）裸電線及裸導體制品

2）電力電纜

3）電氣裝備用電線電纜

4）通信電纜及光纖

5）電磁線（繞組線）

6）電線電纜的衍生/新產品

電力電纜主要有油浸紙絕緣鉛包電力電纜、橡皮絕緣電力電纜、聚氯乙烯絕緣、聚氯乙烯護套電力電纜、自容式充油電纜等。為了更清楚的區分電纜種類，下面我給大家舉幾個例子說明一下。

聚氯乙烯絕緣電力電纜

氯乙烯塑料物理機械性能較好，大量用來制造1kV及以下的低壓電力電纜，供低壓配電系統用。

橡皮絕緣電力電纜

柔軟電纜，可移動電力電纜，主要用于企業經常需要變動敷設位置的場合。采用天然橡膠絕緣，電壓等級主要是1KV，可以生產6KV級

架空絕緣電纜

帶有絕緣的架空導線，架設在電桿上，絕緣設計裕度可小于電力電纜。絕緣采用聚氯乙烯或交聯聚乙烯。一般制成單芯，但也可將3～4相絕緣芯絞合成一束，不加護套，稱為集束型架空電纜。

變頻電纜

工作頻率為30～300Hz，選用交聯聚乙烯為絕緣材料。

橡套電纜

由多股的細銅絲為導體，外包橡膠絕緣和橡膠護套的一種柔軟可移動的電纜。

阻燃電纜

在規定試驗條件下，試樣被燃燒，在撤去試驗火源后，火焰的蔓延僅在限定范圍內，殘焰或殘灼在限定時間內能自行熄滅的電纜。特性是在火災情況下有可能被燒壞而不能運行，但可阻止火勢的蔓延。

耐火電纜

指在規定試驗條件下，試樣在火焰中被燃燒，在一定時間內仍能保持正常運行的性能。特性就是電纜在燃燒條件下仍然能維持該線路一段時間的正常工作。

A類耐火電纜的耐火性能優于B類。

防水電纜

絕緣層、填充層以及護套層均采用高密度防水橡皮，故具有很強的防水性能。適用于潛水泵、水下作業、噴水池、水中景光燈等水處理設備。

耐寒電纜

廣泛應用惡劣的高寒環境，在高寒氣候下仍保持良好的彈性和彎曲性能。導體采用多股細絞和精絞成束，一級無氧銅絲作導體。

環保電纜

無鹵素、高透光率、高阻燃性、不產生腐蝕氣體、防水、防紫外線、不含重金屬、可以回收再生利用。
